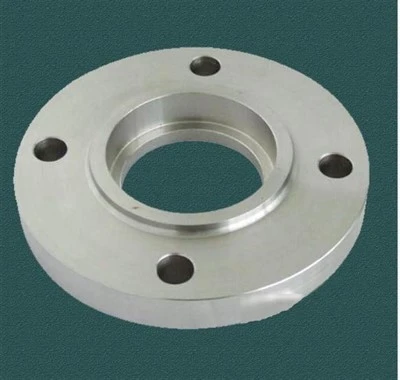

Bride de soudure de douille en acier inoxydable
American Standard (ASME): ANSI B16.5
Standard allemand (DIN): DIN Standard (par exemple Din2633)
Standard japonais (JIS): JIS B 2220
- Présentation du produit
Spécialisé dans la fabrication: haute - Performance Performance en acier inoxydable Fricoles de soudure (bride de soudure à douille, SW)
Connexion précise · Joint fiable · Corrosion - Résistant et durable - La solution idéale pour les tuyaux de température élevés de petit diamètre - / High -
En tant que fabricant de brides professionnelles, nous comprenons que la clé des connexions de tuyaux réside dans la sécurité, l'étanchéité et la durabilité. Nos brides de soudure à douille en acier inoxydable (brides SW), en acier inoxydable de qualité élevées - et fabriquées avec précision, sont conçues pour exiger des environnements de faible diamètre, à haute pression, à haute température et hautement corrosifs, et sont une garantie solide pour les systèmes de pipeline dans les champs industriels et pharmaceutiques chimiques et pharmaceutiques chimiques élevés.
Aperçu du produit
La conception centrale de la bride de soudure à douille est la douille distinctive à étape dans le trou intérieur de la bride. Lorsqu'il est installé, insérez l'extrémité du tube dans l'étape de la prise pour obtenir une connexion forte par soudage du filet à l'extérieur de l'extrémité du tube à l'arrière de la bride. Cette conception structurelle améliore considérablement la rigidité de la bride et réduit efficacement la déformation du soudage, entraînant d'excellentes performances d'étanchéité, particulièrement adaptées aux petits systèmes de tuyaux de diamètre - avec un espace limité 123.
Avantages et fonctionnalités de base
Performance d'étanchéité exceptionnelle
LeLa conception du cou (couramment visible dans les applications de pression élevées -) améliore considérablement la rigidité globale et la résistance à la déformation de la bride, garantissant un état d'étanché
01
Application à haute pression et à haute température
Conçu pour un petit diamètre (dn inférieur ou égal à 50/2 ") à haute pression (PN inférieur ou égal à 10,0 MPa / classe inférieur ou égal à 1500) et à des tuyaux à haute température, avec des performances stables et fiables
02
Structure compacte, facile à installer
Les brides de soudage à douille ne nécessitent pas de biseau ou d'alignement précis par rapport aux brides de soudure Butt -, qui est un avantage significatif dans les scénarios où l'espace est limité ou une installation rapide est requise
03
Excellente résistance à la fatigue (double- en option)
Le soudage à douille standard a un écart racinaire. Pour aborder complètement le risque potentiel de corrosion et améliorer la force, nous offrons le Option de double- du processus de soudage à côté interne et extérieur. La résistance à la fatigue de la double - les brides de soudage à douille soudée
04
Forte résistance à la corrosion
Fabriqué en acier inoxydable de qualité élevé - comme 304 et 316L, il a une excellente résistance aux acides, aux alcalis, aux sels et à une variété de supports corrosifs, et a une longue durée de vie
05
Spécifications techniques détaillées
|
Projet |
Détails / plage de spécifications |
|
Matériaux couramment utilisés |
AFFAIRES AUSTÉTITIQUE D'INOLLED:304, 304L, 316, 316L, 321, 316ti, 347H, 310S (SUS310S), 904L, etc. |
|
Diamètre nominal (DN) |
Plage standard:Dn 15 - dn50 (1/2 "- 2") |
|
Cote de pression |
Série PN:PN1.0, PN1.6, PN2.5, PN4.0, PN6.3, PN10.0Mpaclasse |
|
Type de surface d'étanchéité |
Visage surélevé (RF):Le plus couramment utilisé |
|
appliquer les normes |
Standard national (GB):GB / T 9117-2010 (bride de tuyau en acier avec soudage à douille du cou) |
|
Processus de fabrication |
Processus principal:Forge intégral (forge de matrice / forge libre) pour assurer la densité des matériaux et les propriétés mécaniques |
|
Méthode de connexion |
Une fin:Douille soudée sur le tuyau en acier |
Zones d'application typiques
Nos brides de soudage à douille en acier inoxydable sont largement utilisées dans les zones industrielles clés suivantes en raison de leur étanchéité fiable, de leur résistance à la corrosion et de leur pertinence pour les petits tuyaux de pression - diamètre -:
Chimique et pétrochimique:Pipelines pour toutes sortes de produits chimiques corrosifs, de matières premières et de produits (entrée de réacteur et prise, connexions de pompe et de soupape, pipelines d'instruments)
Pharmaceutiques et aliments:Systèmes de tuyauterie de traitement avec des exigences de propreté élevées (respecter les normes d'hygiène, généralement 316L de matériel)
Énergie et électricité:Pipelines auxiliaires des chaudières de centrale, systèmes thermiques, pipelines de mesure des instruments, systèmes auxiliaires des centrales nucléaires (doivent se conformer aux normes nucléaires -)
Pétrole et gaz:Pipelines de pression de haut diamètre - dans les installations de production de champs de pétrole et de gaz, d'unités de raffinage et de produits chimiques, connexion de la dérapage - Équipement monté
Ingénierie marine et offshore:Systèmes de tuyauterie maritime (eau de mer, huile à carburant, huile de lubrification), installations de plate-forme offshore
Protection de l'environnement et traitement de l'eau:Traitement des eaux usées, entrée et sortie de pompes à pression élevées - dans les unités de dessalement, les lignes de dosage
Haute - Fabrication finale et laboratoire:Semi-conducteurs, gaz spécialisés (gaz), Systèmes d'eau de pureté élevés -, tuyauterie d'équipement de laboratoire
Raisons de nous choisir
Assurance des matériaux
Nous sélectionnons strictement les matières premières à partir de puits - aciéries domestiques et étrangères connues, fournissant des certificats de matériaux complets (CMTR / MTC), nous assurons que la composition chimique et les propriétés mécaniques répondent pleinement aux exigences standard et interdisent l'utilisation de matériaux recyclés ou non -
Artisanat exquis
Les techniques avancées de forgeage et d'usinage CNC sont adoptées, la précision dimensionnelle suit strictement ISO, ANSI, DIN, GB et d'autres normes, et la finition de surface du scellage répond aux exigences des scellement de pression élevés -.
Contrôle de qualité
Établir un système complet de gestion de la qualité (ISO 9001) et contrôler les processus de clés (tels que la détection ultrasonique de la détection des défauts - conformément aux normes JB / T4730) pour garantir zéro défaut de produits quittant l'usine
Gamme complète de spécifications et de prise en charge de la personnalisation
NotreLes stocks couvrent les spécifications et les matériaux communs, et nous avons une forte capacité pour la personnalisation standard non - pour répondre aux exigences de dimensions spéciales, de notes de pression, de matériaux (tels que des alliages spéciaux) et de normes spéciales (telles que NACE MR0175)
